Тестирование переходника IDE-SATA/SATA-IDE на контроллере JM20330. Подключаем старое к новому.


Содержание

Подключение винчестера к ПК

Новые материнские платы не оснащены IDE разъемом ввиду его устаревания. На смену ему пришел SATA с более высокой скоростью передачи данных. Сейчас используется интерфейс SATA III с модификациями, обеспечивающий скорость передачи данных до 6 Гбит/сек.

Подробнее: Как подключить HDD к ПК и настроить его

Читайте также: Программы для проверки жесткого диска

Материнская плата имеет только SATA

Если на системной плате нет интерфейса подключения IDE, значит для соединения требуется:

  • IDE/SATA конвертер. kak-podklyuchit-zhestkij-disk-IDE-k-SATA-razemu_html_9c2a136f0ac7273d.jpg
  • Sata 3 кабель. kak-podklyuchit-zhestkij-disk-IDE-k-SATA-razemu_html_c9fb0062a2fc0d44.jpg
  • Переходник питания 4 pin (molex).kak-podklyuchit-zhestkij-disk-IDE-k-SATA-razemu_html_bd96d4991e03eadd.jpg

В качестве примера рассмотрим конвертер ORIENT 1S-1B с сопутствующим комплектующим. Контроллер в адаптере разрешает использовать переходник и в обратном направлении. Отличное решение, если нужно запустить новый привод в старой системе ПК.


Современные блоки питания имеют в комплекте 4pin разъем molex для подключения, поэтому проблем с подключением не будет. Также, на HDD-IDE имеется специальный джампер (перемычка), которую нужно убрать или переставить в нужный режим (если так указано в инструкции на винчестере).

Соединение проводите при выключенном питании. Инструкция подключения следующая:

  1. Жёсткий диск подсоедините к адаптеру через интерфейс IDE.
  2. Соедините материнскую плату и адаптер с помощью Сата кабеля.
  3. Переходник питания Molex с тремя коннекторами подключайте по схеме: 1 — Molex-мама к жесткому диску, 2— к адаптеру, 3 – Molex-папа соединить с Molex-мама блока питания.kak-podklyuchit-zhestkij-disk-IDE-k-SATA-razemu_html_cb108d3133fb8d8c.jpg

Наглядно, можно посмотреть процесс подключения адаптера на этом видео.

А процесс расположения портов и соединительных кабелей в системном блоке, подсоединение к материнской плате и блоку питания в этом.

На материнской плате есть IDE разъем

Если используете устаревшую материнскую плату с наличием нужного интерфейса, тогда подсоединить жесткий диск можно через ATA-шлейф.kak-podklyuchit-zhestkij-disk-IDE-k-SATA-razemu_html_2f5fb760bec0ad45.jpg

Главное, чтобы в компьютере были:

  • материнская плата с интерфейсом единой среды разработки;kak-podklyuchit-zhestkij-disk-IDE-k-SATA-razemu_html_fe4200873cc33211.jpg
  • шлейф ATA с ИДЕ коннекторами;
  • блок питания с molex коннекторами.

Инструкция подключения:

  1. Жесткий диск и материнка подключаются через ATA шлейф. Если на ATA используются несколько выводов, подключайте ближние. Иногда, это не играет роли.kak-podklyuchit-zhestkij-disk-IDE-k-SATA-razemu_html_3049809b29bb83fb.jpg
  2. Затем 4 пиновый коннектор блока питания подключите к соответствующему разъему жесткого диска.kak-podklyuchit-zhestkij-disk-IDE-k-SATA-razemu_html_6cba62f199c8ca69.jpg
  3. Готово. Запускайте систему и проверяйте обнаружение жесткого диска в BIOS.

Если не работает

Не работать может по нескольким причинам:

  • Соединили неправильно.
  • HDD неисправен.
  • Контакты адаптера плохо спаяны.
  • Шлейфы не рабочие.
  • Мощности блока питания не хватает на еще одно устройство.
  • Разъем системной платы неисправен.
  • Перемычка накопителя не снята или неверно установлена.

Заключение

Устанавливать в системные блоки винчестеры с интерфейсами подключения IDE все еще можно. Если материнская плата поддерживает интерфейс – подключайте через ATA-шлейф. Если нет – используйте специальную плату конвертер IDE/SATA.

Автор: admin / 6 июля 2018 / Рубрика: Комплектующие ПК, Сборка компьютера

Занимаясь обновлением железа одного компьютера, я столкнулся с выбором: стоит ли покупать новый оптический привод, или можно использовать старый, который имеет IDE разъем. На новой материнской плате этого разъема, естественно, нет, а на мое предложение вообще не ставить привод, владелец компьютера твердо обозначил, что дисками он пользуется часто и с удовольствием.

Стоимость нового оптического привода с современным SATA разъемом не так велика — около 600-700 рублей,  но тогда непонятно, что делать со старым устройством, ведь оно отлично работает. А сэкономленные деньги лучше пустить в улучшение производительности нового компьютера.

Немного полазив в интернете, я наткнулся на такую замечательную штуковину:

Аналогичные адаптеры можно заказать из Китая по смешным ценам здесь: aliexpress.com — проверенный надежный магазин с гарантией, услугами которого я пользуюсь довольно часто.

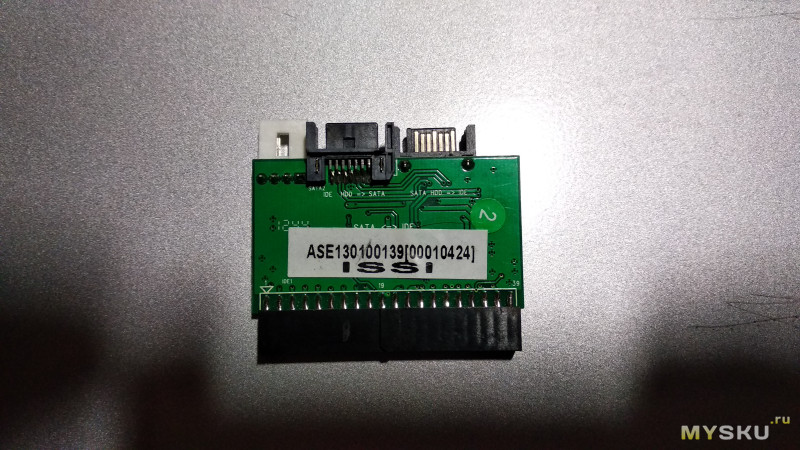

Это переходник SATA — IDE и наоборот IDE — SATA. Он имеет достаточно компактные размеры и стоит всего 200 рублей! Очевидно, что купить такой переходник выгоднее, чем купить новый привод.

Самое прекрасное то, что он работает в обе стороны. То есть, мы можем подключать старое IDE устройство к новой материнской плате, либо наоборот к материнской плате, не имеющей SATA разъемов можно подключить SATA привод или жесткий диск. И в том, и в другом случае мы можем существенно сэкономить.


Подключаем переходник в IDE разъем и далее соединяем привод или жесткий диск обычным SATA кабелем. Питание для переходника подключаем в белый разъем проводом от БП (таким же разъемом как для подключения дисковода).

В целом, подключение устройства через такой переходник не вызывает трудностей, но здесь нужно быть внимательным. На переходнике есть маркировка для SATA выводов (см. правое фото выше).  Один SATA разъем используется в случае подключения IDE устройства к материнской плате, другой наоборот, если к старенькой материнской плате нужно подключить SATA устройство.

Кроме разных разъемов, на контроллере есть перемычка для выбора режима:

  • 2-3   IDE mainboard to SATA HDD;
  • 1-2   SATA mainboard to IDE HDD.

Соответственно, перемкнув нужные контакты 2-3 или 1-2, мы говорим устройству, какой именно тип подключения нам необходим. В любом случае, просто поэкспериментировав с проводами и перемычкой, можно добиться нужного результата, и можно не бояться что что-нибудь сгорит (проверено на собственном опыте ? ).

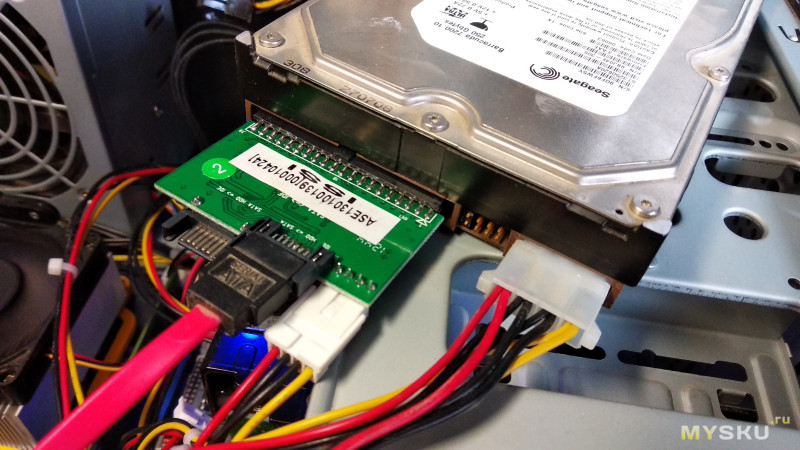

Подключение IDE жесткого диска или привода будет выглядеть следующим образом:


Подключив оптический привод через такой переходник, я решил купить себе точно такой же. Пусть лежит, уверен, за такую цену  он точно пригодится. )

Вот такое простое и дешевое решение для подключения IDE устройств. Надеюсь, статья поможет многим сделать правильный выбор )

P.S. Для тех у кого не получается подключить жесткий диск через переходник (не определяется в системе или в bios),  могут попробовать поставить перемычки на самом IDE диске в положение master или slave. Попробуйте разные варианты. Все обязательно получится! (Спасибо! за дополнение Алексею Щукину)


  • Цена: $2.40

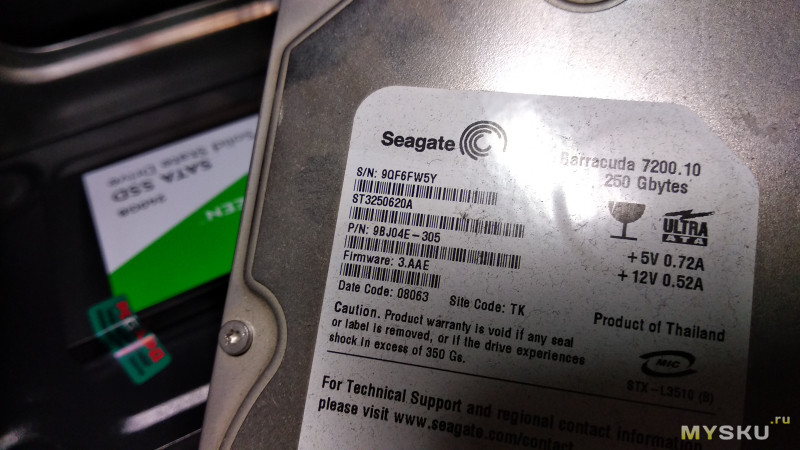

Всем приветы! Речь сегодня пойдет о такой просто вещи, как переходник IDE-SATA. Будем подключать старый жёсткий диск к новому компьютеру, для переноса информации. У меня есть подобный и здорово выручил он в свое время. Сравним оффлайновый и «Алишный». Встречаем, переходник IDE-SATA/SATA-IDE на JM20330! Погнали! З.Ы. переходник лежит давно и такого лота уже нет и найти не могу нигде, но есть по виду компоновки и контроллеру такой же, но в красном цвете и с другими светодиодами. У нас всё просто, пакет, в пакете пакет, в пакете пакет из пупырки. Упаковка по весу втрое превосходит само устройство.

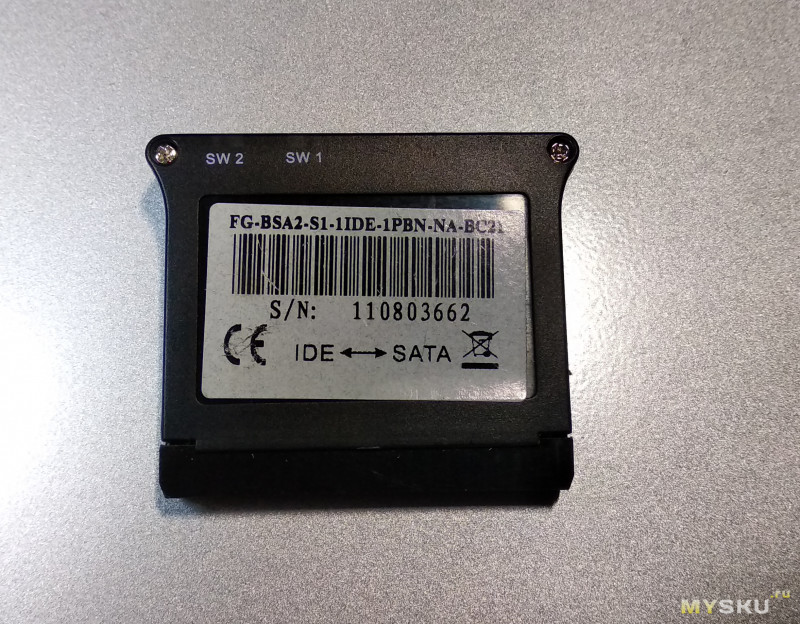

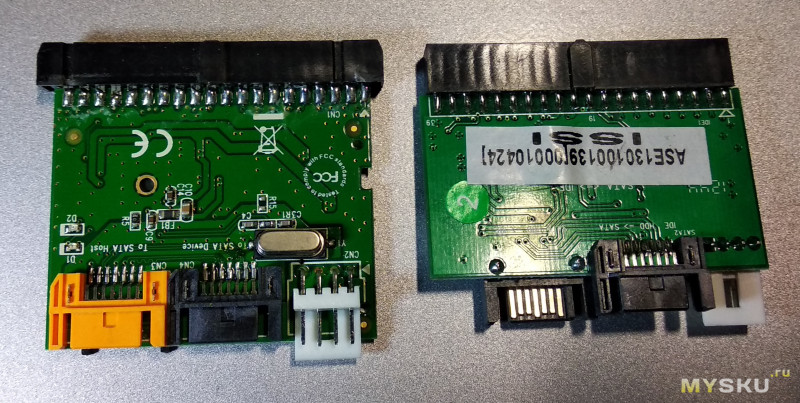

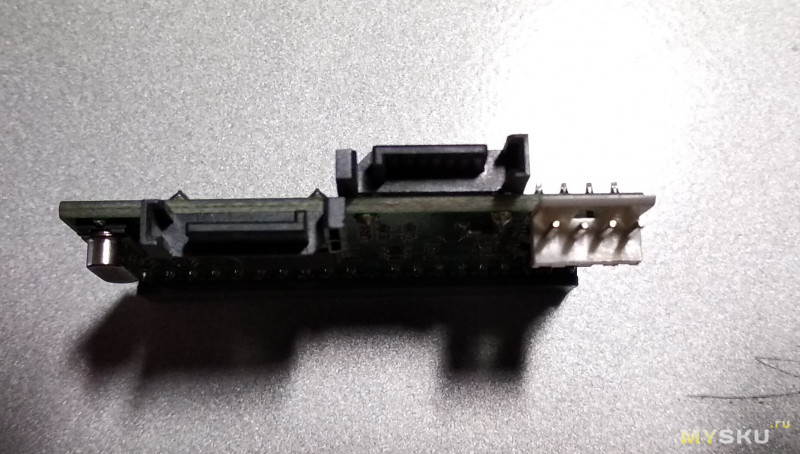

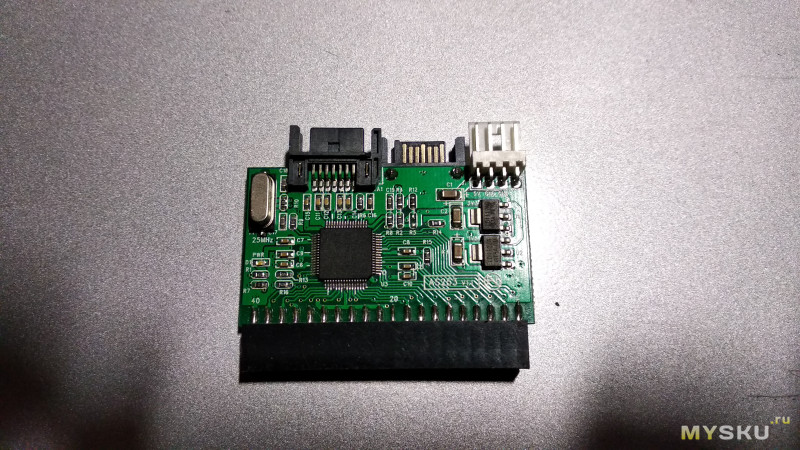

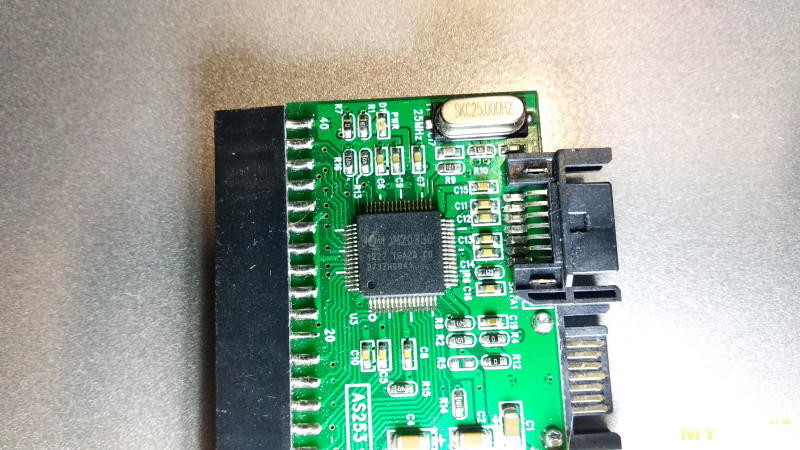

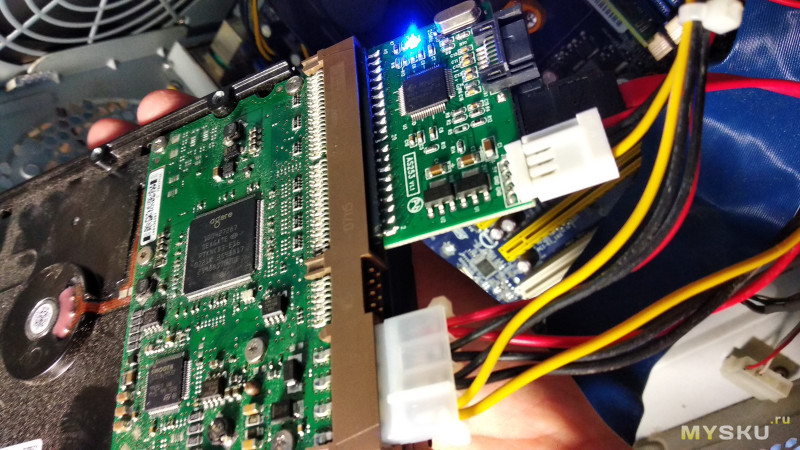

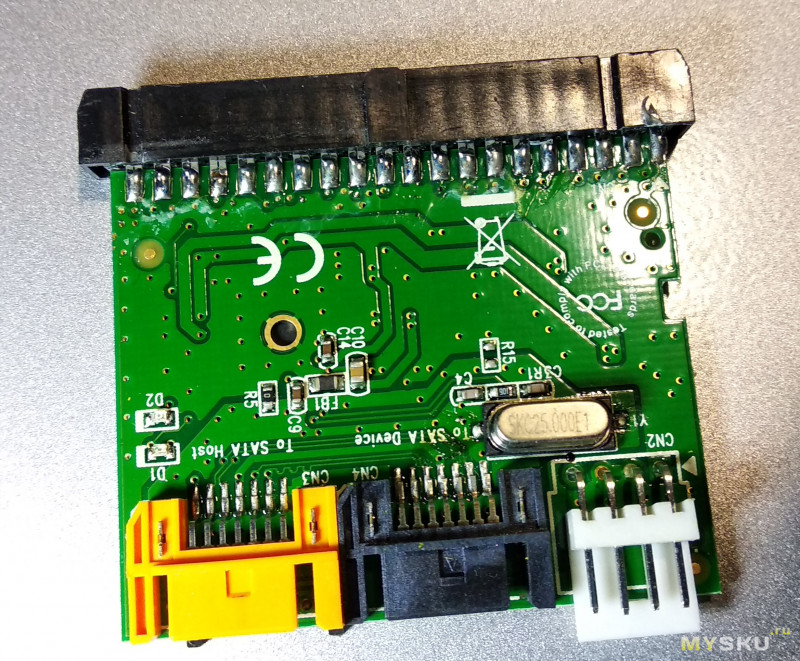

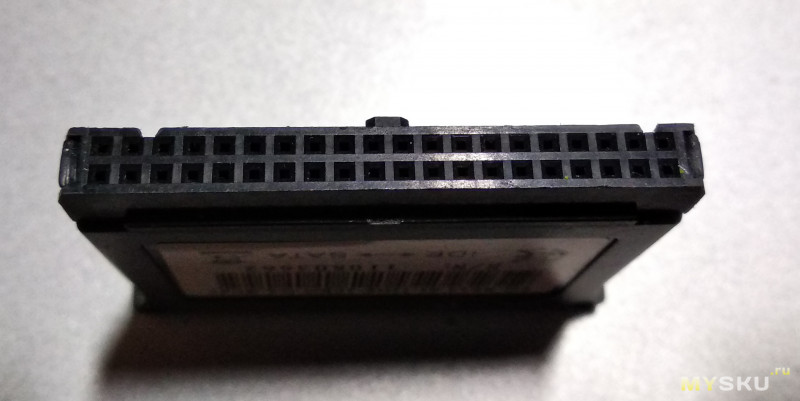

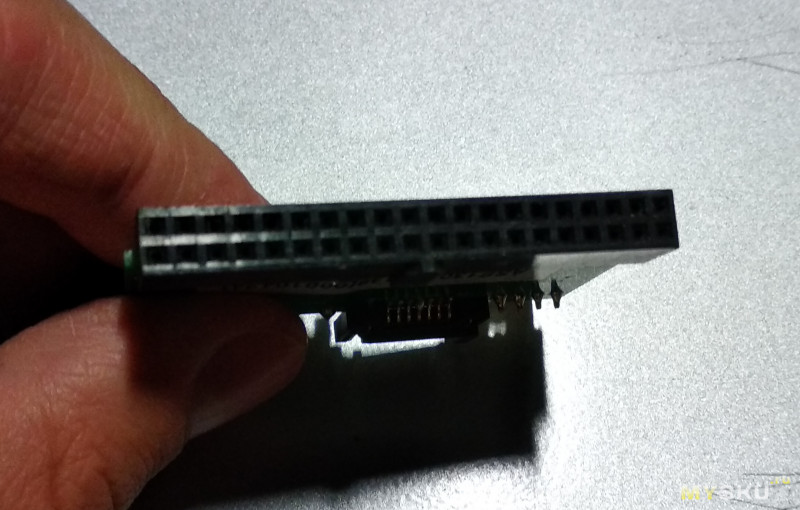

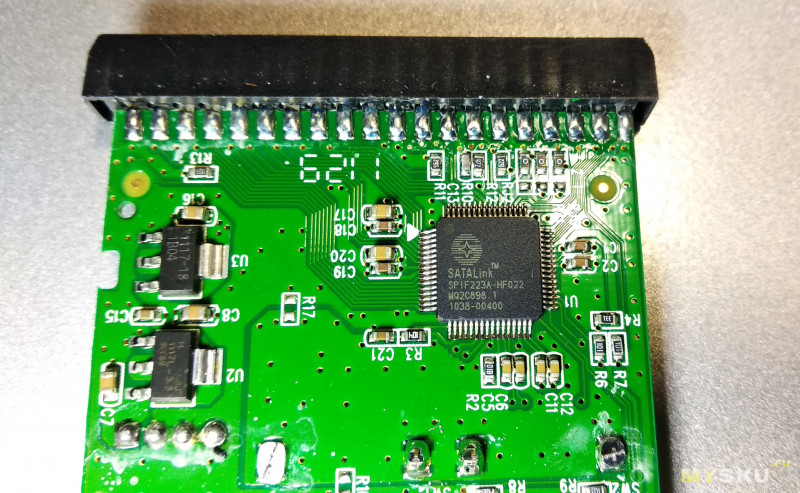

Обычная платка коих сотни. С набором разъемов и контроллером JM20330. В комплекте провода есть, которые на всякий случай выбрасываю. Разъемы: IDE с одной стороны, 2 SATA (может работать в обратную сторону SATA-диск подключить к IDE порту), питание типа-floppy, с другой. Джамперов нет, Master/Slave выставляем сами. Присутствует сине-ядрёный светодиод. Недолго думая цепляем к жёсткому диску и подключаем все к компьютеру.

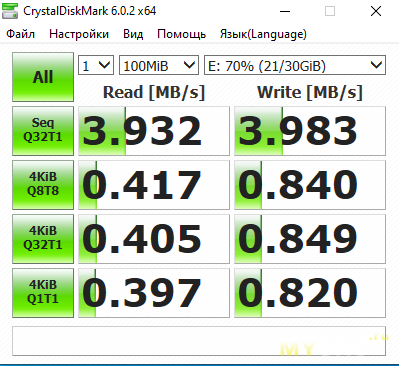

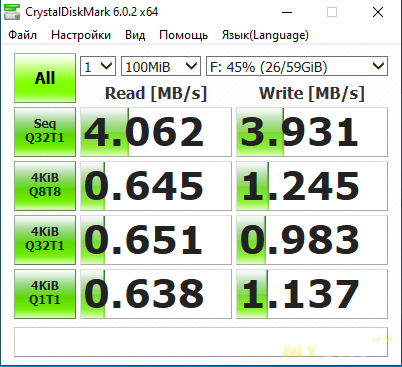

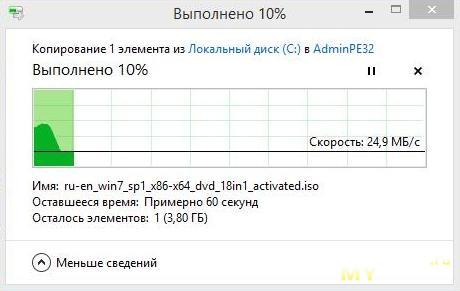

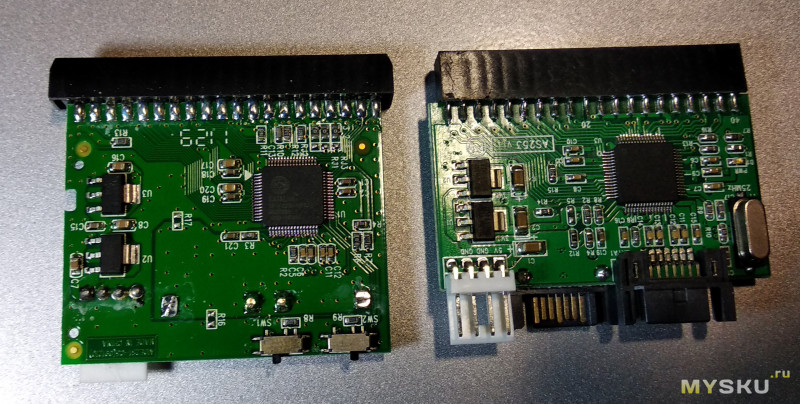

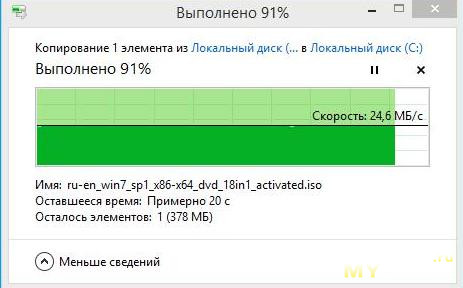

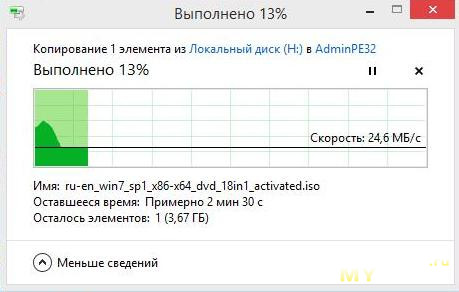

Заводится все сразу, в системе жёсткий определился прекрасно. Пробуем скидывать информацию, проверим скорость, которая скорее всего упрется в скорость жёсткого диска.90dadb.jpg Не уперлась, скорость находится на уровне 3,9 мбайт/с. Медленно однако! Попробуем записать на него:31eea3.jpg Копирование шло со скоростью 340 мбайт/с, и через какое-то время спустилось до тех же, 3.9 мбайт/с. Но это все обман, запись все равно будет длится, сколько положено. Помните, еще во время Windows XP копировали на флешку мгновенно, а потом ждали, пока она промаргается, потому, что файлы недоступны, они банально еще записываются. Пробовал закинуть 400 мб файл, он заливался мгновенно и процесса копирования не было видно, но судя по индикации, обращения к жёсткому диску продолжались и файл открылся только минуты через 2. Оффлайновый переходник имеет такие же скоростные показатели. Кол в кол. Даже скринить не стал. Для системы оба переходника прозрачны, HDD нормально определяются виндой и работают также. Немного разной информации: Купленный:

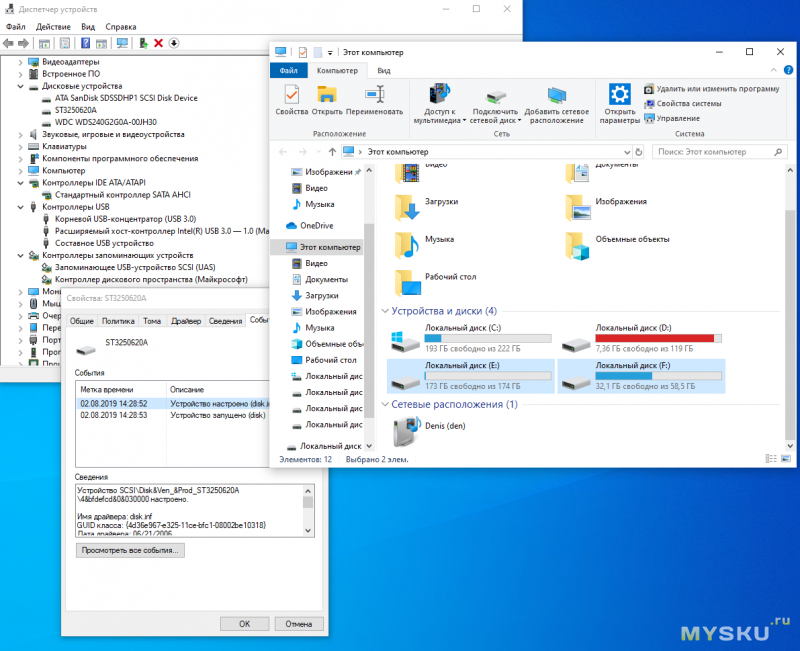

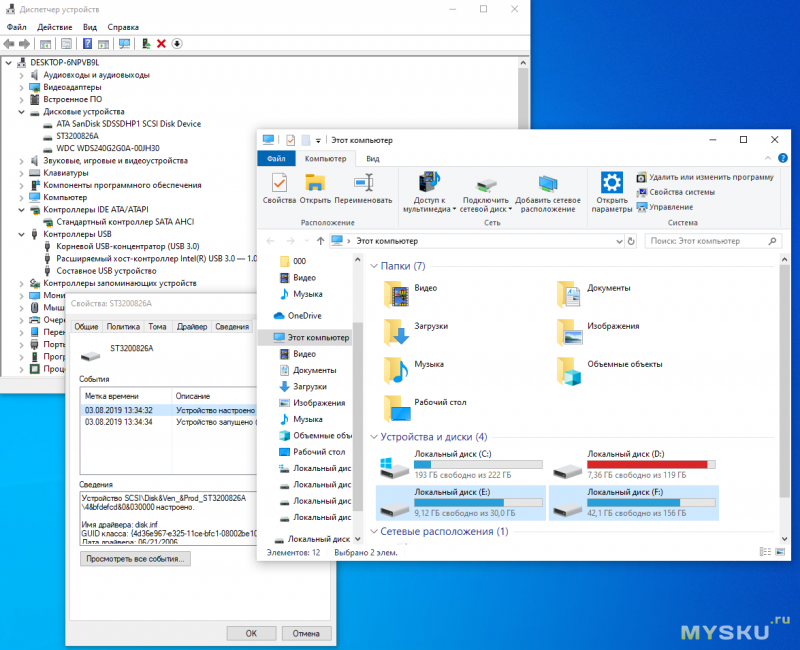

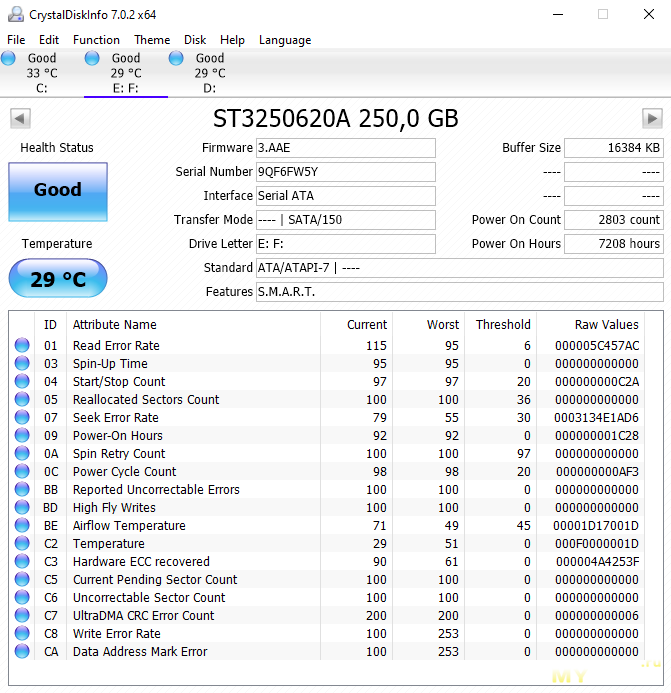

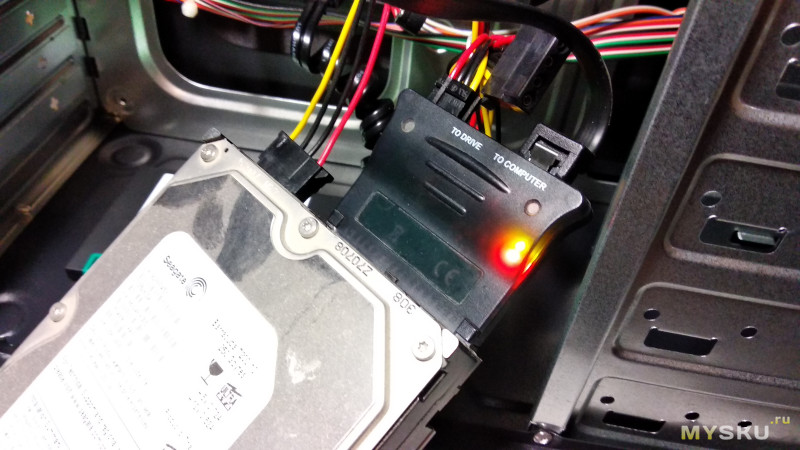

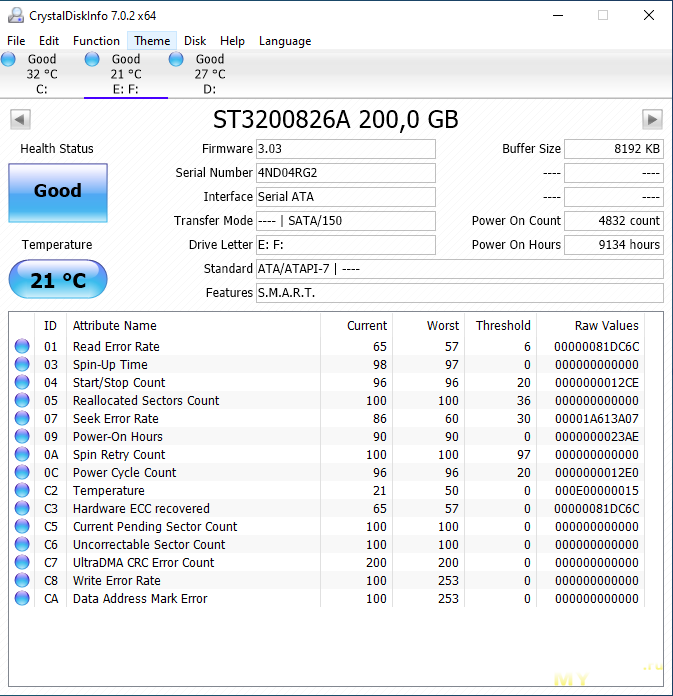

SMART читается, в системе я его не нашел, видим HDD напрямую. Оффлайновый на ДРУГОМ IDE HDD:

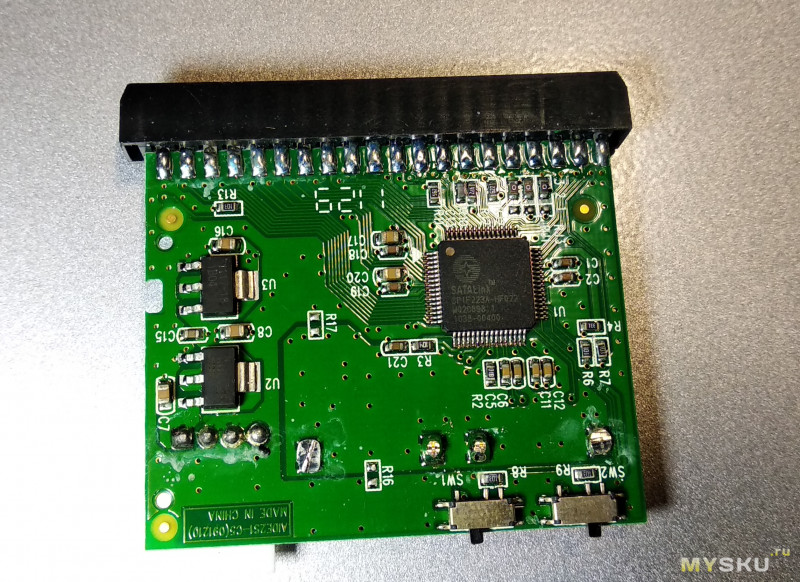

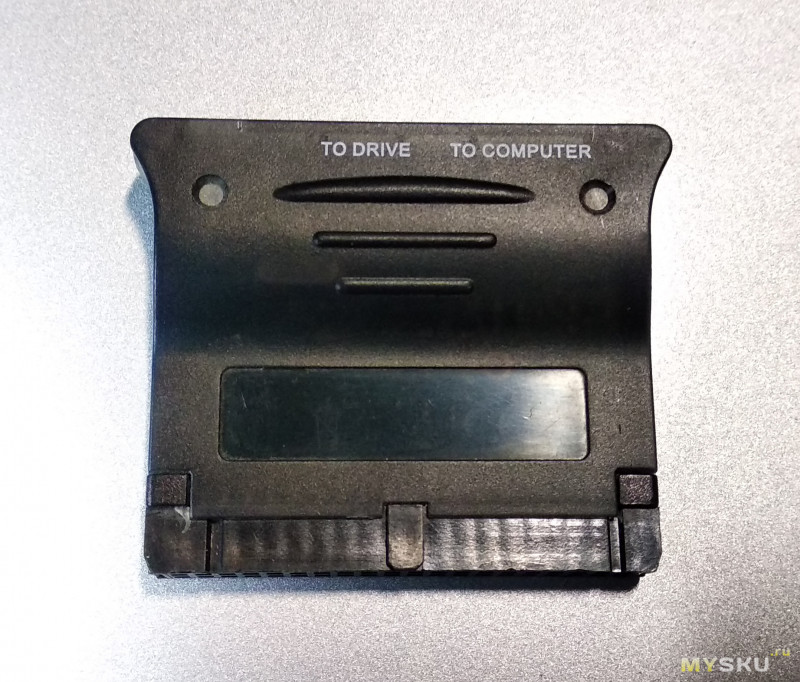

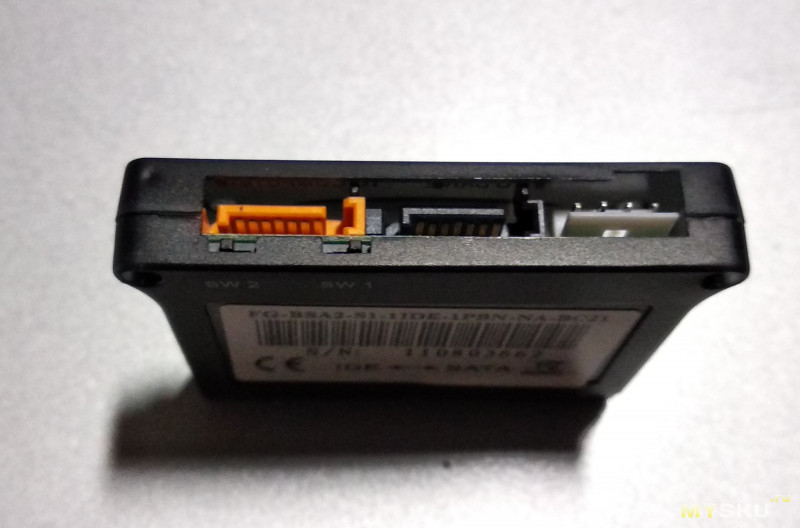

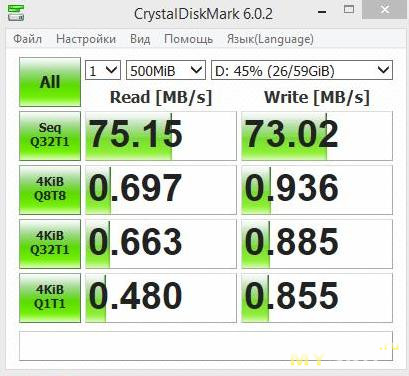

Какая-то печаль со скоростью. Пробую на другом компе, где есть IDE порт: Напрямую:

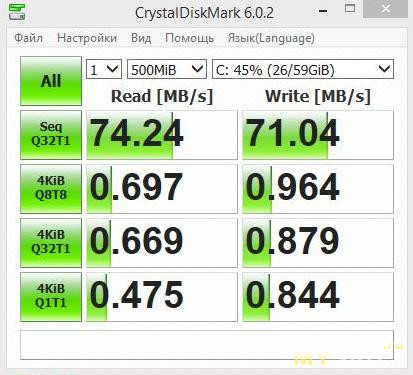

Через купленный переходник:
Вот! Другой разговор! Чтение и запись одинаковые и через переходник тоже скорость одинаковая, не режет ни разу. Попробуем найти виновника, и первая мысль которая посетила меня, режим работы IDE/SATA. На материнской плате во втором комплекте, неплохая скорость была получена с режимом Native IDE. Попробуем выставить AHCI:b10ce2.jpg И сразу обнаруживаем тормоза, как и на материнской плате в первом комплекте, которая работала, как раз в AHCI режиме. Там системник свежий на i3-8100. В материнке есть ещё третий режим Legacy IDE, но с ним система не пошла грузится.ce8c31.jpg Названия разделов и параметры могут отличаться, еще можно встретиться режим IDE/SATA — Enhanced Mode или Compatible Mode.Фото
Итог: Переходник очень полезный и рабочий. Это та мелочь, которая должна быть у любого человека работающего с компьютерами, особенно чужими. Если эта вещь хоть раз пригодится, она себя в первый же раз окупит, учитывая ее стоимость. Она стоит даже того, чтобы ее купить, скинуть всю информацию и выкинуть ее. Компьютеров со старыми разъемами сейчас все меньше и меньше, поэтому растет количество полезных переходников. Скорость в режиме AHCI меня смутила конечно, но с другой стороны, взял, подключил, скинул и убрал. Да и объем вряд ли встретится больше 500, хотя такие были. Если у вас ТОЛЬКО режим AHCI и вы не хоите мириться с такими скоростями, то я думаю одним из выходов из положения будет внешний HDD бокс под интерфейс IDE. З.Ы. После всех тестов попробовал подключить SATA HDD к IDE порту, все завелось. Т.е. переходник рабочий обе стороны. Всем спасибо, всем пока. Критику и вопросы принимаю. Используемые источники:
