Схема проводки УАЗ буханка

dzen_site.pngПонравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

shema-elektroprovodki-uaz-452-600x382.jpgЭлектропроводка УАЗ 452: надежная однопроводная схема

Отличия электрических систем

Модернизации сказались на условиях обслуживания авто разных лет выпуска.

Особенных трудностей при проведении регламентных работ своими руками автомобиль не вызывает, однако электрические системы имеют отличия, причиной которых послужили:

  1. Модификации силовых агрегатов;
  2. Изменения панели приборов;
  3. Установки освещения и габаритных огней нового поколения.

Читайте также статью “Электропроводка Москвич 2140: два авто под одним индексом”.

elektroprovodka-uaz-452.jpgОригинальное фото прилагаемой к авто документации образца 1974 года

Период с 1965 по 1984 года

В этот период автопроизводитель комплектовал свои изделия электрическими компонентами, имевшимися в распоряжении отечественной промышленности. Некоторые из них были давно известными, другие – экспериментальными, о которых свидетельствует видео прошлых лет, и которым предстояло доказать свою пригодность.

provodka-uaz-452.jpgСхема подключения фар на УАЗ 452 первых выпусков

Управление освещением

В частности, органы управления и ряд основных агрегатов перекочевали с предшественника – ГАЗ-69. Благодаря этому цена автомобиля осталась прежней.

На моделях первых лет выпуска устанавливался ножной переключатель света, имевший несколько режимов работы:

  1. Первое положение активировало схему переключения ближнего света фар и габаритных огней;
  2. Во второй позиции активировалась схема ближнего и дальнего света фар.

Справочно: Включение фар (ближнего или дальнего света) приводило к отключению габаритных огней спереди.

nozhnoy-pereklyuchatel-sveta-far-i-gabaritnyh-ogney.pngНожной переключатель света фар и габаритных огней

Модернизированный переключатель света имеет другой алгоритм работы:

  1. Первая позиция подает питание только на габаритные огни;
  2. Вторая позиция – габаритные огни и ближний (дальний) свет фар.

Предостережение: Этот алгоритм с неотключаемыми габаритами – обязательное требование для прохождения ТО. Заводская инструкция дает рекомендации по переделке старой схемы, при которой важно не перепутать контакты ножного переключателя.

Наиболее правильный вариант – замена старого переключателя современным, в котором используются только 3 контактных группы.

Также на старых версиях «452» не было аварийной сигнализации, поэтому в электрической схеме:

  1. Устанавливался реле-прерыватель РС-57 (монтировался в разрыв проводки от «+» клеммы АКБ к переключателю указателей поворотов);
  2. Средний контакт реле замыкал контрольную лампочку на панели приборов.

Смотрите также схему проводки мотоцикла Урал.

Система зажигания

zazhiganie-uaz-452-obraztsa-1968-goda.jpgЗажигание УАЗ 452 образца 1968 года

Также на «452» устанавливалось контактное зажигание:

  1. Провод «+» от АКБ подавал питание на катушку зажигания;
  2. С катушки высоковольтный провод передавал импульс на прерыватель (трамблер) и дальше на свечи.

Период с 1985 по 2013 года

На более поздних модификациях с появлением впрыска, в зажигание внесли некоторые изменения:

  1. В цепи «АКБ-катушка зажигания» устанавливалось добавочное сопротивление;
  2. На клемму подключения провода катушки проложили отдельный провод от стартера (мимо добавочного сопротивления)
  3. На поздних моделях в схему устанавливалось дополнительное реле стартера.

kontrolnye-pribory-uaz-452-600x377.jpgКонтрольные приборы УАЗ 452

Справочно: У автомобилей УАЗ отличаются и контрольные приборы. На часть машин вместо вольтметра устанавливался амперметр. Проводка УАЗ 452 позволяла подключить вольтметр в разрыв провода между АКБ и системой зажигания.

Выводы: вместе с автомобилем изменялась и электрическая схема. Этот фактор следует учитывать при проведении планово-ремонтных работ, чтобы исключить нештатные ситуации.

Смотрите также схему проводки Москвич 412.

Не спи за рулем – стране нужен каждый налогоплательщик

Каких только ласковых прозвищ не получал автомобиль УАЗ-452 за годы эксплуатации: «Буханка» и «Батон» — за внешнее сходство с хлебным кирпичиком, «Таблетка» — за надежную службу в медицинских организациях.

Примечательно, что его конструкция и отдельные системы – трансмиссия, кузов или схема электропроводки УАЗ 452 оказались достаточно выносливыми. Пожалуй, это был единственный автомобиль в те годы, способный добираться в самые отдаленные места с гуманитарными целями.

Знаменитая Буханка стала многоцелевым автомобилем для сельской местности

Знакомьтесь УАЗ 452

Автомобиль представлял собой грузопассажирский вариант транспортного средства повышенной проходимости с колёсной формулой 4×4. Освоил выпуск модели Ульяновский автозавод еще в далеком 1965 году.

Его возможности вы можете оценить, посмотрев следующее видео:

УАЗ 452 способен перевозить в кузове груз массой до 700 кг. Кроме того, он может буксировать прицеп массой 850 кг. Транспортное средство стало очень популярным не только в условиях российского бездорожья, но и с успехом применялось в крупных городах в различном качестве (на фото в статье).

  1. Как автомобиль службы ГАИ;
  2. В качестве пожарной машины;
  3. Автомобиля скорой помощи;
  4. Продуктовой лавки;
  5. Транспортного средства коммунальных служб и т.п.

Электронные компоненты

Электропроводка УАЗ 452 представляла собой простую однопроводную схему.

Конструктивно она имела следующие решения:

  • Роль второго провода играл металлический кузов и прикрепленные к нему узлы и агрегаты;
  • Все электронные компоненты и исполнительные механизмы имели «-» выведенный на корпус. Цена такого решения оправдывала несовершенность схемы.

Справочно: Инструкция предусматривала регулярную проверку контактов. При окислении их следовало зачистить наждачной бумагой.

Силовой агрегат

Моторный отсек располагается прямо в салоне автомобиля, поскольку это обусловлено его конструкцией.

Доступ к узлам и агрегатам осуществляется также из салона, путем снятия крышки, которая:

  • Обеспечивала защиту водителя и пассажиров от проникновения выхлопных газов;
  • Защищала от пыли и грязи;
  • Служила дополнительным отопительным элементом (пассивным – от нагрева).

Ранее применявшийся мотор с «Победы» заменили на более современный двигатель от 21-й «Волги». Этому способствовал запуск производственной линии на Заволжском моторном заводе в 1964 году.

Обратите внимание! Несмотря на некоторый скепсис в отношении неудобства при обслуживании бескапотного автомобиля своими руками, годы эксплуатации доказали, что нет никаких сложностей.

Пассивная безопасность автомобиля

Конструкция «Батона» с бескапотной компоновкой также поначалу вызывала ряд вопросов относительно безопасности. Однако, серия краш-тестов, проведенных в далеком 1971 году на Дмитровском полигоне доказала, что в большинстве внештатных ситуациях водитель и пассажиры УАЗ 452 имеют шансы избежать травм.

Яркий пример всесторонних испытаний «Таблетки»

Особенности электрооборудования

Для конструкторов более сложным процессом в те годы было найти качественные комплектующие для оснащения системы зажигания и освещения.

Это хорошо видно по наполнению кабины:

  • органами управления системами автомобиля;
  • контрольными приборами.

Внешнее освещение

В ход шло все, что можно было доставать и наладить бесперебойные поставки на заводской конвейер.

  • от предшественника Буханки — ГАЗ-69 заводчане позаимствовали ножной переключатель света;
  • От ГАЗ-24 фары и т.п.

Система зажигания

Поскольку на Батоны и Буханки устанавливался Волговский мотор, то и проводка УАЗ 452 для системы зажигания практически полностью была скопирована с него.

Читайте также:  Где сдать старую резину

В заключение

О легендарном автомобиле помнят многие из нас.

Поэтому, его появление на шоу, посвященном Олимпийским играм, воспринималось как часть нашей славной истории развития отечественного автопрома.

Буханка удостоилась участия в Олимпиаде 2014

Однажды сняв наш замечательный выключатель УАЗ, прошу прощения за фото, уже теперь и не вспомню какой именно у меня был,

Мне стыдно признаться, я так и не смог его больше подключить, я был в панике, потому что о машина была нужна уже вечером, а эта адова штука, сделанная для того чтобы американские шпионы не смогли узнать секреты российской оборонки, никак не хотела работать. Я покрутил в голове, что мне нравится выключатель в моем BMW, но покупать подобный выключатель от иномарки я не планировал, т.к. Думаю в случае поломки потом хрен найдешь такой же. Потому я и пошел в ближайший тазомагазин и начал изучать витрины, поскольку дальше ваз 2110 знакомства с русоавтопромом у меня не было. И увидел два варианта от Калинки-малинки и от гранаты. Выключатель калинки-малинки он же как я понял патриот, мне не понравился, хотя и проще устанавливать, но слишком перенаворочен регулятором подсветки и корректором фар.

Поскольку я решил что мне это все не надо я взял именно от гранаты 50.3769, с позицией автосвета и кнопками противотуманных фар.

Припаял провода к каждому из контактов и медные конекторы.

Итак, покурив мануалы и схемы уаза и нашего выключателя, я нашел нужную комбинацию по подключено этого чуда инженерной мысли renault автоваза. И сегодня пришло время рассказать эту тайну Вам мои подписчики и не очень 😜 так что слушайте во все уши 👂 и читайте во все глаза 👀.

Собственно говоря эта штуковина работает вот уже полгода, единственное я так и не смог нормально ее установить в панель, думаю панель я как нибудь все таки заменю 😉

Собственно уже в установленном виде

С тех пор никаких нареканий.

Я выяснил что те самые разгрузочные реле про которые все говорят и которые не дают умирать моему выключателю, стоят у меня с Завода. Сейчас выясняю как к ним подключить плюс от акума. Так что если решите такую штуку на свой УАЗ, то обязательно проверьте есть ли у Вас подобное реле.

Читайте также:  Теплый пол из нержавейки отзывы

Форум украинских УАЗоводов и УАЗолюбителей

  • Список форумівУАЗ :: МатчастьЭлектрооборудование
  • Змінити розмір шрифту
  • Версія для друку
  • Допомога
  • Реєстрація
  • Вхід

Где искать свет??

Инквизитор » Вів жовтня 28, 2008 10:46

Erema » Вів жовтня 28, 2008 16:22

Erema » Вів жовтня 28, 2008 16:26

Инквизитор » Вів жовтня 28, 2008 16:48

Erema » Вів жовтня 28, 2008 17:02

Onega » Вів жовтня 28, 2008 18:36

Drifter » Вів жовтня 28, 2008 18:51

genadiy » Вів жовтня 28, 2008 21:36

Drifter » Вів жовтня 28, 2008 22:24

genadiy » Вів жовтня 28, 2008 22:47

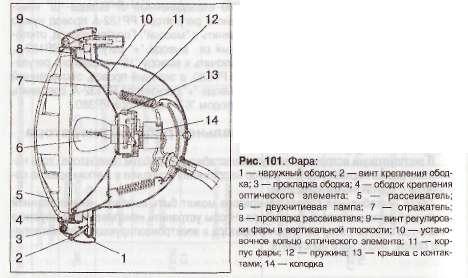

Пока вот немного информации для ознакомления.Щас чуть освобожусь и продолжим. 6.1.1. Фары На автомобилях УАЗ установлены фары следующих типов (табл. 11): Фары автомобилей УАЗ имеют одинаковую конструкцию (рис. 101) и состоят из корпуса 11 и полуразборного оптического элемента. Оптический элемент содержит рассеиватель 5, отражатель 7, двухнитевую лампу 6, крышку 13 и колодку 14. Рассеиватель выполнен из бесцветного стекла и обеспечивает правильное светораспределение, для чего поверхность стекла выполнена в форме линз и призм. Рассеиватель закреплен в отражателе зубцами в определенном положении. Для этого на рассеивателе имеется надпись «ВВЕРХ». Лампу вставляют в отражатель, не снимая рассеиватель. Нижняя нить лампы (45 Вт) расположена в фокусе отражателя и дает сильный луч дальнего света. Верхняя нить (40 Вт) дает направленный вниз слабый ближний свет. Для регулировки направления света фары служат регулировочные винты 9.

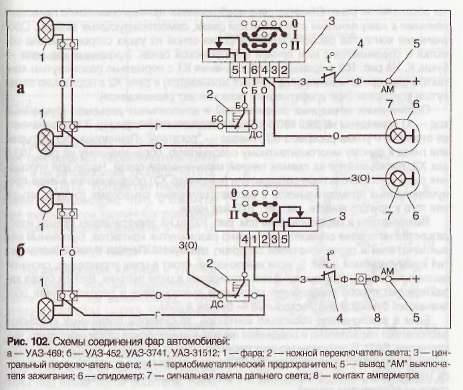

Схемы соединений фар в автомобилях УАЗ приведены на рис. 102. На схемах изображены наряду с фарами и другие элементы, обеспечивающие нормальную работу фар: выключатели и переключатели. Все эти элементы показаны на схемах с помощью их условных графических изображений. Для того, чтобы можно было легко ориентироваться в схемах, на рис. 103 приведены условные графические изображения часто встречающихся элементов электрооборудования. На рис. 103,а показаны обозначения реле. Обмотка реле изображается прямоугольником с присоединенными к нему линиями электрической связи, символизирующими выводы. Обозначение контактов располагается напротив одной из узких сторон символа обмотки и соединяется с ним линией механической связи. Буквенный код реле — буква К. На рис. 103,а приведены обозначения К1 с нормально разомкнутым контактом (при срабатывании реле контакт замыкается) и реле К2 с нормально замкнутым контактом (при срабатывании реле контакт размыкается). Обозначения штекерных соединителей и штепсельных разъемов (буквенный код —X) приведены на рис. 103,6. Штырь соединителя (например, Х1) обозначается стрелкой с углом раскрыва 90°, гнездо — «рогаткой». Принадлежность штырей или гнезд к одному многоконтактному соединителю, обозначенному на рис. 103,6 как Х2, показывается на схемах линией механической связи. Часто для упрощения схем многоконтактные соединители (например ХЗ) обозначаются в виде пронумерованных прямоугольников с соответствующими символами (гнезда, штыря или того и другого вместе, см. рис. 103) над ними. Выключатели и переключатели (см. рис. 103,в) на электрических схемах изображаются на основе символов нормально разомкнутых контактов. Буквенный код выключателей и переключателей содержит две буквы. Первая буква обозначает тип коммутируемой цепи: S, если выключатель стоит в цепи управления, сигнализации и т.д. или Q, если выключатель установлен в цепи питания. Вторая буква характеризует способ управления: кнопочные выключатели и переключатели обозначаются буквой В (SB), остальные — буквой A (SA) Если в выключателе несколько контактов, то символы подвижных контактов располагают параллельно и соединяют линией механической связи (например, выключатель SA2). В двухпозиционных переключателях, имеющих нейтральное положение (например, переключатель SA3), символ подвижного контакта изображается между символами неподвижных контактов, а возможность поворота его в обе стороны обозначают точкой. Отличительной особенностью кнопочных выключателей и переключателей является символ кнопки, соединенный с обозначением подвижного контакта линией механической связи. Если нужно показать, что кнопочный выключатель фиксируется в нажатом состоянии, используется специально предназначенные для этого символы контактов с фиксацией (см. рис. 103, выключатель SB5). В противном случае используют изображение, приведенное для выключателя SB4. В многопозиционных переключателях (например, SA6) в исходном положении подвижный контакт «а» соединен с неподвижным контактом «6». При переключении подвижный контакт «а» поочередно соединяется с неподвижными контактами «в», «г» и т.д. Многопозиционные переключатели со сложной коммутацией цепей чаще всего изображаются так, как изображен переключатель SA7 (см. рис. 103,в), который имеет пять положений, обозначенных цифрами. В положении «1» соединяются между собой цепи «а» и «б», «г» и «д», в положении «2» — цепи «б» и «г», в положении «3» — «а» и «в», в положении «4» — цепи «а» и «д», в положении «5» — цепи «а» и «б», «г» и «д». Схемы (см. рис.102) показывают, что в автомобилях УАЗ для коммутации цепей включения фар используются выключатели и переключатели различного типа.

Читайте также:  Расточка тормозных барабанов владыкино

ЦЕНТРАЛЬНЫЕ ПЕРЕКЛЮЧАТЕЛИ СВЕТА

На автомобилях УАЗ-469 установлен центральный переключатель света П38, а на автомобилях УАЗ-452, -31512, -3741 — П312. Устройство переключателей одинаково (рис. 104), а коммутация выводов при различных положениях переключателя приведена в табл. 12.

НОЖНЫЕ ПЕРЕКЛЮЧАТЕЛИ СВЕТА

Система проводки электричества в буханке — запутанная. При осуществлении ремонта, если какая-то его часть так или иначе связана с электроникой, владельцу буханки необходимо отыскать в сети Интернет схему, которая подойдёт к его автомобилю.

Подключение также может различаться в зависимости от типа двигателя автомобиля.


Схема электропроводки для буханки с карбюраторным двигателем

Для подключения электроприборов к системе автомобиля с карбюратором используется схема старого образца – разработанная для автомобилей УАЗ буханка 1954 – 1984 года выпуска.


Зачем может понадобиться схема электропроводки для такого автомобиля? Необходимость в инструкции по проведению проводов в автомобиле может появиться не только если исправляется какой-то дефект, мешающий эксплуатации транспортного средства, но и тогда, когда проводка прокладывается заново.

Стоит помнить, что схем для автомобиля с карбюраторным двигателем две. Первая – простая, в которой отсутствует электронный блок управления карбюратором (этот элемент появился уже после 1984 года и в старые схемы не входит).


Вторая – немного более сложная (учитывается подключение блока управления карбюратором). Такая схема должна применяться, если необходимо подключение к работе всех электронных систем автомобиля, а не только зажигания и необходимого для управления автотранспортным средством минимума.


Для проведения проводов по упрощённой схеме достаточно протянуть провод от аккумуляторной батареи через тумблер на зажигание для появления искры, и второй – через реле и кнопку на стартер для обеспечения возможности завести двигатель.

Если в генератор автомобиля не встроен регулятор напряжения, то его нужно приобрести и подключить в систему.


Схема проводки для буханки с инжекторным двигателем.

Считается, что схема подключения электроприборов у автомобилей УАЗ буханка с инжекторным двигателем практически полностью соответствует схеме, которая используется у авто с карбюратором, но в реальности они отличаются.


Для решения проблем управления автомобилем, связанных с проводкой, используется 2 схемы подключения – стандартная на буханку с карбюраторным двигателем и инжекторная для ГАЗ – 69 «Козел».

Объединение сведений из этих двух схем позволяет ремонтировать либо заново прокладывать проводку в инжекторной буханке.


Вместо схемы инжекторного ГАЗ – 69 может использоваться схема системы электронного управления двигателем, поэтому водители советуют возить её с собой вместе со схемой проводки на карбюраторном двигателе буханки.

Эти источники позволяют управляться с проводкой инжекторной буханки по всему автомобилю, но для некоторых электронных узлов, если они не предусмотрены стандартной схемой подключения.

В таком случае стоит обратиться на специализированные форумы – более опытные владельцы буханок могут не только подсказать решение возникшей проблемы, но и поделиться недостающей для этого схемой, если их автомобиль такой же модели, что и неисправный.
